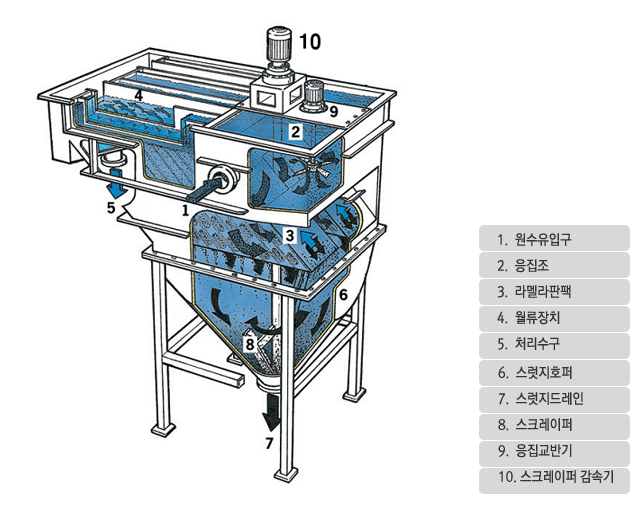

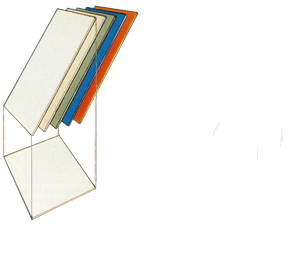

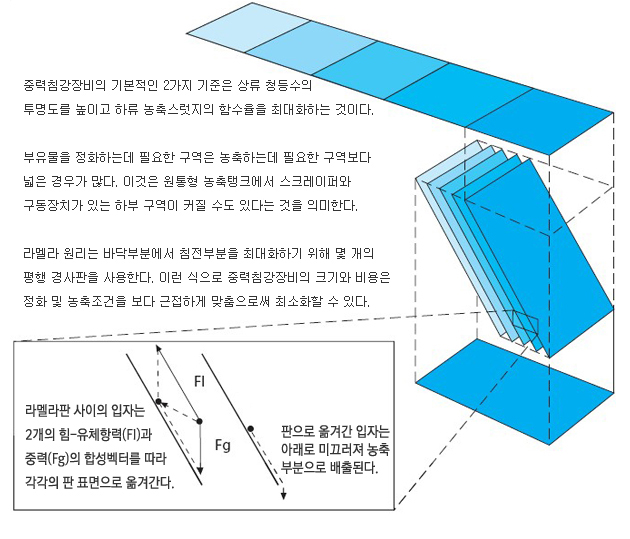

원수가 원수유입구(1)로 유입되어 응집조(2)에서 약품응집 후 경사판 침전조 내부로 유입된다. 유입된 원수는 Lamella plate(3)에 의해 상부로 상향하여 월류장치(4)로 월류되어 처리수구(5)로 배출되어 2차 처리한다. 하부 스럿지호퍼(6)에 포집된 스럿지는 스럿지드레인(7)로 배출되어 처리하며, 스럿지호퍼(6)에 포집된 스럿지는 응고를 막기 위해 스크레이퍼감속기(10)의 가동으로 스크레이퍼(8)를 지속적으로 회전시킨다.   HydroLamella Principle   Inclined Plate Settler 경사판 침전지(LGS)는 2개의 주요 구성요소인 55˚로 경사진 라멜라판이 있는 상부탱크 및 하부의 원뿔 또는 원통형 침전탱크로 이루어진다. LGS로 공급된 물은 라멜라팩 양쪽에 있는 수직실로 들어가 홈이 있는 원수유입조를 통과해 각 판의 사이를 통과한다. 정화는 원수유입구 위에서 이루어지기 때문에 청등수와 원수가 섞이지 않는다. 각 팩의 위에는 들어오는 물의 흐름에 경미한 유입수 수압을 형성하기 위해 스로틀 홀에 맞는 표준길이의 월류장치가 있다. 이러한 방식의 원수흐름은 입구의 난류를 최소화하면서 모든 라멜라실에 물이 균등하게 분배되도록 해준다. 고형물은 각각의 라멜라판에 침전되어 침전탱크로 미끄러져 들어가서, 침전탱크에서 스크레이퍼 시스템의 도움으로 스럿지 함수율이 증가한다.   Advantages - 탱크, 침전물 스럿지호퍼, 라멜라판팩 및 스크레이퍼시스템은 옵션 - 정화 및 농축구역간 최적의 비율을 위해 특별히 설계된 원수유입의 위치제어 - 고밀도 고형물과 큰 고형물을 처리할 수 있도록 라멜라판의 넓은 간격배치 - 짧은 월류와 수표면 난류가 없음 - 드라이브 유니트와 응집교반기와의 통합   Lower installation costs - 일체형 장비 또는 공장제작 완료 후 설치 - 콤펙트한 장치 - 작은설치공간 - 계획 및 시공이 용이한 정사각형 외관   Flexibility for plant changes or extensions - 어떠한 시스템에도 설치 가능 - 공정변경에 따라 개조하기 위한 위치변경 용이   Simplifi ed in-plant installation - 콤펙트한 배관작업 - 하향공정으로의 중력 공급을 위한 고도 설치 - 용이한 운전 관리 버튼을 클릭하세요!
