DB 공정은 두개의 연속적인 역세 Hydro샌드필터를 순차적으로 순환하며, 합쳐진 배출 흐름의 구분된 처리를 한다.
2단계 여과 공정은 2,000mm 딥베드의 1단계 필터에 이은 1,000mm 스탠다드베드의 2단계 필터로 구성된다.
이티에프워터는 2011년에 인제거기술에 대한 특허권을 확보했다

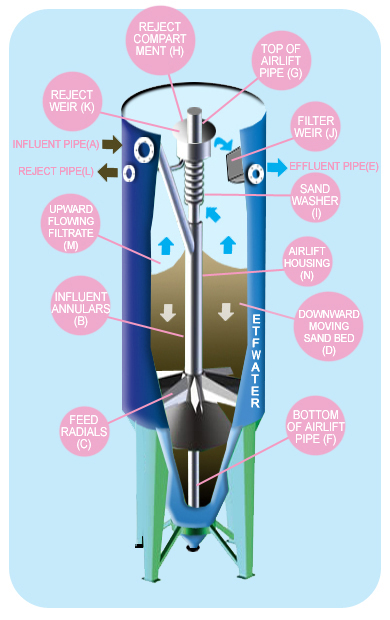

처리는 유입수가 Hydro샌드 필터 상부로 들어와서 공급 파이프와 에어리프트 하우징 사이의 공간을 통해 아래로
흐를 때 시작된다(그림 1 참조).
공급수는 하부가 개방된 공급 레디얼을 통해 베드 속으로 유입된다. 유입수가 움직이는 샌드 베드를 통해 위쪽으로 흐르면서, 고형물질들은 중간에 걸러지고, 청결한 용수가 여과액 풀 속으로 올라온다. 그 후, 여과액은 유출
웨어 너머의 필터 상부에 존재하게 된다. |
동시에, 모래는 에어리프트 파이프 및 샌드 워셔 장치를 통해 각각의 필터 모듈 전체에 걸쳐 내부적으로 세척되고,
재활용된다. 누적된 고형물과 더불어 샌드 베드는 필터 중심에 위치한 에어리프트 파이프 속으로 유입된다.
압축된 작은 부피의 공기가 에어리프트 하부에서 주입된다. 이 상승하는 공기는 모래를 에어리프트 속으로 끌어올리고
에어리프트를 통과하는 동안 모래를 세척한다. 에어리프트 상단에 도달하면, 더러운 현탁액은 중앙의 배출 구역으로
유출된다. 모래는 워셔를 통해 베드로 반송된다. 모래가 여러 집중 단계들로 이루어진 워셔를 통해 하강할 때, 여과된
소량의 용수가 상부로 이동하는데, 무겁고 굵은 모래가 베드를 통해 하강하는 동안에 모래 속의 불순물이 걸러진다.
청결해진 모래는 샌드 베드 상부에 재분배된다. 이 세척 방식은 지속적이고, 연속적인 여과 및 배출(세척 용수)의
흐름을 제공한다.
DB 공정을 이용한 인 제거는 화학 약품 주입 시스템, 2단계 여과, 배출 처리 및 THICKENER 조정장치(그림 2 참조)를
통해 재순환한다. 인을 함유한 유입수에는 산화제로 작용하는 염소 및 응고 강화제를 먼저 주입한다. 그리고 나서,
유입수에 응고제(즉, 명반 또는 염화 제2철)를 주입하고, 플래시 혼합 탱크 또는 정적 직렬 믹서에서 혼합된다.
폴리머 주입은 폴리머가 필터의 고형물 제거 잠재력 증대를 위해 사용되는 일부 방식에서 가능하다. 화학 처리된 이
유출수는 침전된 인을 제거하는 1단계 딥베드 Hydro샌드 필터에 주입된다. 1단계 필터에서의 여과는 2단계 표준 베드
Hydro샌드 필터에서 더욱 더 다듬어진다.
1단계 Hydro샌드 필터로부터의 배출수는 2단계 Hydro샌드 필터에서의 배출수와 합해져서 THICKENER 조정장치로
이동된다. THICKENER의 유입수 역시 폴리머로 처리한다. THICKENER 중력 조정장치의 상류는 DB 공정의 초기
공급부로 되돌아가고, 하류는 처리 플랜트에서 발생하는 기타 슬러지와 함께 처리된다. 이 순환 처리 계획은 원래의
유입수의 배출수를 가장 효과적으로 재생시킨다.
DB 시스템은 유입수 상태의 변화에 반응하도록 자동화가 잘 되어 있으며, 낮은 수준의 인 배출을 보증한다. |
